Samstag, 14. Januar 2017

Dienstag, 6. Dezember 2016

Aus Portabel noch Portabler machen...

Meine Ultraleicht-Loopkreuze haben sich auf dem DX-Camp im Holzerbachtal bei Solingen gut bewährt.
Leider sind die beiden blauen GFK-Stangen 1.5m lang und sind immer noch etwas sperrig für den Transport. Will man diese etwa in den Rucksack packen oder gar per Flugzeug transportieren, wird es kompliziert.
Weil ich zum kommenden DX-Camp nicht mehr mit dem Auto fahren werde, die Distanz von knapp 600km pro Weg ist nicht angenehm, nehme ich diesmal das Flugzeug.
So habe ich mir überlegt, wie soll ich zumindest eine Loop in meinem Koffer transportieren?
Die Lösung war schnell gefunden; Halbiere die beiden GFK-Stangen und nimm zur Fixierung eine Hülse aus Edelstahl. Bei der Montage steckt man einfach die beiden Hälften in eine Hülse, montiere die schwarze Rohrschelle drüber, anziehen, fertig!

Die demontierte Loop passt jetzt diagonal in den Koffer rein.

GFK-Stangen in voller Länge mit 1.5m
Halbierte Stangen nur noch 0.75m lang.

Hülsen aus Edelstahlrohr hergestellt







Donnerstag, 10. November 2016

Dienstag, 8. November 2016

Interessanter Zwischenhalt auf der Anreise zum DX-Camp in Solingen....

Vom 2. bis 6. November 2016 fand das DX-Camp im Holzerbachtal bei Solingen statt. Die fahrt dorthin gestaltete sich als recht Mühsam wegen der vielen Baustellen und dem extrem hohen Verkehrsaufkommen.
Da kam der Zwischenhalt in Weinheim gerade recht. Ich traf mich mit meinem Kollegen Günter Mandel, DL4ZAO zum Kaffee und ein bisschen Fachsimpeln. Günter ist in der Szene bekannt für seine Antennenprojekte und ist Mitglied des Funkamateurclubs DL0WH in Weinheim. Daraufhin gab es eine kleine Besichtigung der Klubstation DL0WH, das ganz in der Nähe war. Die Station ist super gelegen und bietet dadurch sehr ruhigen Funkempfang/Betrieb.





Wenn schon Besichtigung, dann richtig. Der Sender von Radio Liberty ist sozusagen "nebenan". Die Besichtigung der kolossalen Sendeantennen wollte ich mir auf keinen Fall entgehen lassen. So fuhr ich mit Günter noch zur Sendeanlage die wenige Minuten entfernt war. Dieser Sender hat eine sehr interessante Vorgeschichte.

Die Sendestelle, die wir besuchten war der ehemalige vom CIA finanzierte Sender von Radio Liberty im Lampertheim. Im kalten Krieg wurden von dort "westliche Werte"  hinter den eisernen Vorhang gesendet.




Etwa 10km Nordöstlich ist die Schwesterstation in Biblis. Von dort wurde als "Radio Free Europe" gesendet. Im Gegensatz zu Radio Liberty in Lampertheim hat Radio Free Europe als Zielgruppe nicht die Sowjetunion, sondern die abhängige Ostblockstaaten wie Jugoslavien, Bulgarien, Rumänien usw.
Heute wird die Station ganz öffentlich vom amerikanischen Kongress betrieben. Der Betreiber nennt sich IBB und ist die Dachorganisation der Auslandsrundfunkdienste der USA.
Nach dem kalten Krieg und dem Zerfall der Sowjetunion ließ die Bedeutung der Station zunehmen nach. Ab dann wurden von Lampertheim aus dann andere Zielgebiete wie naher Osten, Afghanistan und Persien versorgt. Über Lampertheim werden die Dienste von Radio LIberty, Radio Farda, Radio Free Asia, und Voice of America gesendet.
In beiden Staionen sind jeweil 10 Stk 100kW Sender, die von BBC/ABB gebauten Vorhangantennnen in Richtung Osten strahlen.


Hier noch ein paar weiterführende Links zur Sendestelle.


https://de.wikipedia.org/wiki/International_Broadcasting_Bureau
http://www.panoramio.com/photo/130114783



So, jetzt geht die Fahrt weiter in Richtung Solingen zum DX-Camp. Darüber wird in kürze ein Bericht mit vielen Bildern auf meiner Webseite www.fenu-radio.ch zu finden sein. Stay tuned!




Sonntag, 9. Oktober 2016

Stampfl Loopverstärker Red Fox → erste Versuche

Endlich hatte ich mal Zeit den Stampfl Loop Verstärker zu probieren.

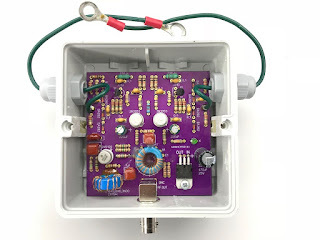

Ich habe ihn in ein Hensel Gehäuse eingebaut und an der neuen Ultraleicht Loop ausprobiert.


Verglichen habe ich den Stampfl Verstärker mit der Loop12, die an der zweiten Ultraleicht Loop angeschlossen ist. Beide Verstärker haben identische Betriebsbedingungen.



Der erste Prototyp des Stampfl Verstärkers hatte zuviel Verstärkung und produzierte Intermodulationen. Der jetzige Red Fox-Verstärker hat jetzt weniger Verstärkung. Leider etwas zu wenig! Im direkten Vergleich mit der Loop 12, bringt der Stampfl Verstärker etwa 15db zu wenig Signal. Auf die eine Seite wohltuend weil weniger Rauschen da ist, auf die andere Seite ist diese Verstärkervariante für DX nicht geeignet. Wer nicht auf die schwächsten Signale geht, sondern Programmhörer ist, hätte Freude an diesem Verstärker. Er rauscht sehr wenig, was eine richtige Wohltat ist.

Die Fernspeiseweiche bedarf ebenfalls Nachbearbeitung. Ab 500KHz funktioniert sie gut. Unterhalb 500KHz erhöht sich das Rauschen deutlich.

Man sieht, dass die Entwicklung eines Loopverstärkers alles andere als einfach ist. Es bedarf Geduld und Experimentierfreudigkeit.

Die nächste Variante ist schon in der Mache.

Hier ein paar Empfangs-eindrücke.
Die ersten 5 Sekunden ist die Loop12 zu hören, danach der Red Fox Stampfl Verstärker.


video video

Die Pegelunterschiede bei stärkeren Signalen sind kaum zu hören.
Daher, wer nur Programmhörer ist, könnte sich mit dieser Red Fox- Version sicher anfreunden.
Kontakt zu Heinz Stampfl:
http://www.heinzstampfl.ch/kontakt/




Samstag, 8. Oktober 2016

NetSDR+ mit SDR Console V3 an der Fenu-CrossLoop/RLA4E

Hier habe ich den NetSDR+ mit der jetzt schon famosen Software SDR Console V3 in Betrieb.
Der NetSDR+ lässt keine Wünsche offen. Die SDR Console V3 ist noch in der Entwicklung und hinterlässt schon jetzt einen hervorragenden Eindruck.
Mit der Kreuzloop als Empfangsantenne ein exzellentes Trio.
Einziger Wermutstropfen: Für den Betrieb ist ein Leistungsfähiger Computer mit mindestens 8GB RAM nötig.
